產品介紹

上輥萬能式卷圓機屬于液壓型三輥卷圓機，用于常溫狀態下將板材卷成圓筒形、圓弧形、圓錐形。上輥可以垂直移動、水平移動。上輥垂直位移采用液壓傳動，水平移動采用機械傳動。具備板端預彎功能，通過上輥水平移動，使上輥相對于下輥呈非對稱位置來實現板端預彎。

卷圓時通過電動機、減速機帶動兩下輥進行。由于下輥的標高不變，所以便于進料和操作。翻倒架采用液壓翻倒。采用PLC可編程顯示器控制，數字顯示操作，操作簡便直觀。

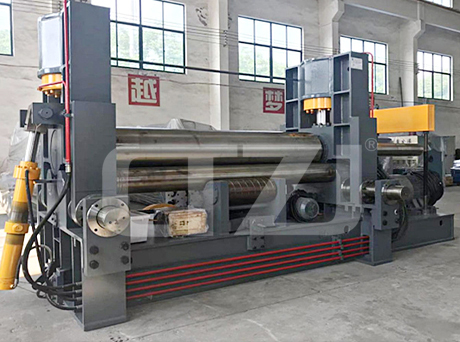

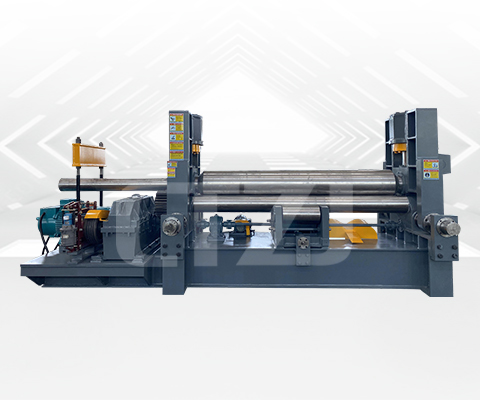

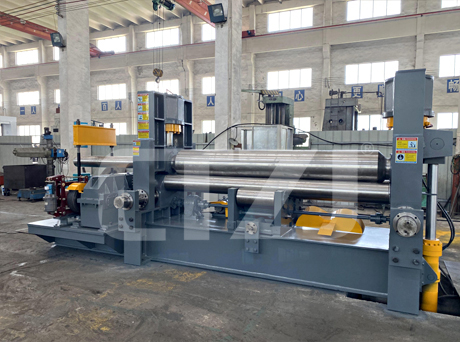

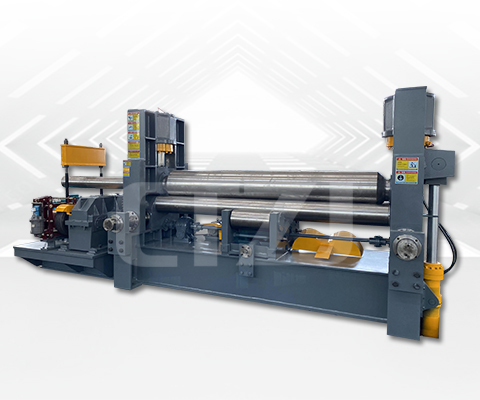

產品圖片

產品特點

1、該型卷板機具有板端預彎功能，預彎剩余直邊量≤2.5倍板厚。

2、采用EPS自動電子調平技術，實時監測實時調整，自動調整上輥水平度，保持上下輥平行。

3、該型卷板機DuTe的后彎曲工藝，可實現端部預彎，連續彎曲無后角，彎曲過程全數字顯示。

4、大尺寸液晶觸摸屏數顯，人機對話控制界面，高效直觀操作。

5、上輥固定擾度補償與下輥托輥可變擾度補償相結合，有效克服擾度變形影響，提高制品直線度。

6、具有各種過載及安全防護功能，互聯互鎖，故障自動報警和提示，可有效防止誤操作，保護設備及操作人員安全。

7、高強度整體焊接底盤與支架，結構牢固，經久耐用。

技術參數
